V�m�na ��rovek za LED - postup (26.11.2010)

Technol�gia supersvietiv�ch di�d je st�le viac pou��van� mnoh�mi automobilkami u� v s�riovej produkcii. D�vodov pre pou�itie LED je hne� nieko�ko, z ktor�ch ten ekologicky i politicky najpodstatnej�� je v�razne ni��ia energetick� n�ro�nos�, ne� ak� pon�kaj� porovnate�n� �iarovkov� zdroje svetla. �al��m neochvejn�m argumentom pre ne je podstatne dlh�ia teoretick� �ivotnos� (r�dovo 50 a� 100 tis�c hod�n prev�dzky), ktor� nezn�i ani �ast� vyp�nanie a zap�nanie LED, ako je tomu u �iaroviek s klasick�m tepeln�m vl�knom. K tomu pripo��tame pestr� farebnos� a tvarov� variabilitu otv�raj�cu �irok� spektrum nov�ch mo�nost� pre inovat�vny design svetlometov, n�sledne automobilov, a dost�vame sveteln� zdroj k nezaplateniu. A to takmer doslova. Osvet�ovacie LED moduly s� �zatia�� st�le mnohon�sobne drah�ie ne� be�n� �iarovky to n�m v�ak nezabr�ni, aby sme vysk��ali tuningov� LED moduly pripraven� k in�tal�cii do be�n�ch svetlometov doposia� pou��vaj�cich �iarovky. Nemus�te sa b� �iadneho letovania �i dom�ceho majstrovania, testovan� LED moduly s� zabudovan� v patri�n�ch p�ticiach, in�tal�cia tak prebieha jednoduchou z�menou za origin�lne �iarovky. Najviac sa asi zapot�te pri objedn�vke spr�vnych typov osvet�ovac�ch modulov. Z�kladn�m krit�riom v�beru je pr�pojn� konektor, popr�pade mont�na p�tica, jednostup�ov� �i dvojstup�ov� kon�trukcia (nahradzuj�ca jednovl�knov� �i dvojvl�knov� �iarovku) a zabudn�� nesmiete ani na farbu vy�arovan�ho svetla. Prihliadnu� m��ete tie� k vonkaj�iemu rozmeru, ktor� sa m��e od adekv�tnej �iarovky nepatrne l�i�. Ve�mi d�le�it� je v�kon LED a uhol vy�arovan�ho svetla. Oba �daje s�ce b�vaj� v katal�gu uveden�, ale i tak bez praktickej sk��ky a porovnania s p�vodnou �iarovkou, v�sledn� svietivos�, a tak i pou�ite�nos� v konkr�tnom svetlometu nezist�te.

Tuningov� LED ��rovky naleznete v na�em shopu ZDE.


A pr�ve preto sme pre v�s pripravili drobn� test LED verzus �iarovky in�talovan� v zadn�ch zdru�en�ch svetlometoch (s bielym prekryt�m) vozidla BMW E36 Touring. Do testu n�m boli zapo�i�an� nasleduj�ce typy LED modulov s bajonetovou p�ticou BA15: 1156 30 SMD LED (oran�ov�), 1157 30 SMD LED (�erven�), 1156A 13 High Power LED (oran�ov�), 1157W 13 High Power LED (xen�novo biela) a 1157R 13 High Power LED (�erven�). Pripravte si ploch� skrutkova� a ideme sk��a�. V jednom svetlomete nech�me in�talovan� �iarovky a do druh�ho budeme postupne montova� r�zne LED moduly. Budeme tak m�c� porovna� re�lny rozdiel medzi oboma technol�giami.


Osvet�ovacie LED moduly opl�vaj� n�zkou spotrebou elektrickej energie, r�chlym n�stupom svetla a r�znou farebnos�ou.
Vyrovnaj� sa v�ak svojou svietivos�ou a vy�arovac�m uhlom be�n�m vl�knov�m �iarovk�m?

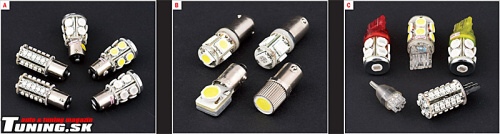

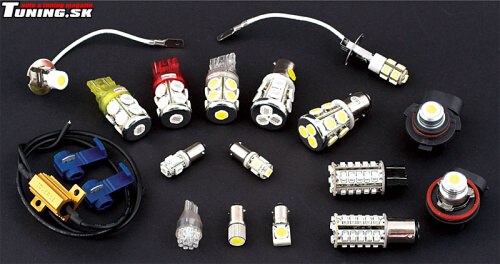

A - LED moduly s bajonetovou p�ticou BA15 s� vhodn� pre zadn� svetlomety v��iny eur�pskych automobilov
B - LED moduly s bajonetovou p�ticou BA9 do predn�ch parkovac�ch svetlometov
C - LED moduly s n�suvnou p�ticou do zadn�ch svetlometov americk�ch a niektor�ch �zijsk�ch automobilov

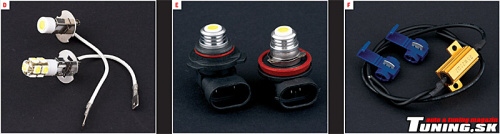

D - LED moduly s p�ticou H3 do predn�ch hmlov�ch svetlometov
E - LED moduly s p�ticou HB4 a H11 do predn�ch hmlov�ch svetlometov
F - Sada elektrick�ho odporu s mont�nym pr�slu�enstvom, eliminuj�ca chybov� hl�senie syst�mu kontroly �iaroviek


Otvorte bato�inov� priestor, na jednej strane vyberte bo�n� oblo�enie kufra, skrutkova�om s citom vyp��te svorku plastov�ho krytu �iaroviek zadn�ho svetla, pooto�en�m kryt vysu�te a vr�tane izola�nej vrstvy ho odlo�te stranou. Uchopte dosku osaden� �iarovkami za pr�slu�n� �chyty a ich miernym stla�en�m k sebe dosku odistite a vyberte zo svetlometu. Zistite si funkcie jednotliv�ch �iaroviek a ich typov� ozna�enie. To b�va obvykle uveden� i priamo na doske. Pripravte si zodpovedaj�ce typy LED modulov a testovanie m��e za�a�. My sme ako prv� siahli po LED module s ozna�en�m 1156 30 SMD. Jedn� sa o jednostup�ov� kon�trukciu s celkov�m rozmerom 51 x 21 mm, osaden� tridsiatimi mal�mi di�dami vy�aruj�cimi oran�ov� svetlo. T�to farba predur�uje pou�itie modulu v smerovk�ch. U prav�ho zadn�ho svetlometu zodpoved� smerovke prav� horn� poz�cia na doske �iaroviek. Pooto�en�m a vysunut�m p�vodn� bajonetov� �iarovku z danej poz�cie vyberte a analogick�m sp�sobom in�talujte LED modul. Vsa�te dosku s LED modulom do svetlometu, spus�te smerovky a be�te to omrkn��. Pri porovn�van� sa zamerajte nielen na intenzitu osvetlenia, ale tie� na rozlo�enie svetla v celej ploche patri�nej �asti svetlometu. Ur�ite sa na svetlomet mrknite tie� z boku, tie� tu mus� by� blikaj�ce svetlo vidie� (i za slne�n�ho d�a!). A to bude pravdepodobne najv��� kame� �razu. Vy�arovan� uhol je s�ce splnen�, av�ak intenzita svetla ��ren�ho do po�adovanej strany je dan� len p�ticou drobn�ch LED a drobn�m odrazom od vn�tornej paraboly svetlometu, �o je v porovnan� s roz�haven�m vl�knom 21wattovej �iarovky vidite�n�m zo v�etk�ch uhlov, trochu m�lo. To v�ak neznamen�, �e je modul pre zadn� svetlomety nepou�ite�n�. Ak by vy�aroval �erven� svetlo, dok�eme si ho predstavi� ako n�hradu za 10wattov� �iarovku na poz�cii koncov�ho svetla. V zapo�i�an� m�me e�te jeden oran�ovo svietiaci modul, a to s typov�m ozna�en�m 1156A 13 High Power LED. �up tam s n�m. Trin�s� vysoko v�konn�ch di�d odv�dza svoju pr�cu v�razne lep�ie ne� predch�dzaj�ca tridsiatka drobot�n. Rozlo�enie svetla je s�vislej�ie, intenzita svitu vy��ia a i ten bo�n� uhol je lep�ie pokryt�. St�le sa to s�ce celkom nevyrovn� p�vodnej �iarovke, av�ak v�sledok je u� s pri�m�ren�m oka vcelku prijate�n�. Oran�ov� LED modul dod� smerovke s�tej�iu farbu a �ostrej�� charakter blikania, �o vypl�va z danej technol�gie � �iarovka sa pozvo�na roz�havuje a plynule zhas�na, zatia� �o n�stup svetla LED je okam�it�.

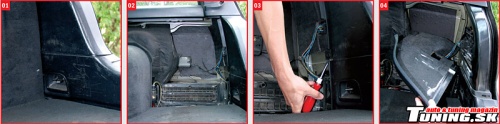

01 - Otvorte bato�inov� priestor, �
02 - � na jednej strane vyberte bo�n� oblo�enie kufru, �
03 - � skrutkova�om s citom vyp��te svorku plastov�ho krytu �iaroviek zadn�ho svetla, �
04 - � pooto�en�m kryt vysu�te a vr�tane izola�nej vrstvy ho odlo�te stranou

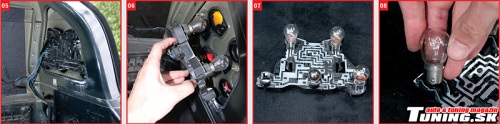

05 - Uchopte obna�en� dosku osaden� �iarovkami za pr�slu�n� �chyty �
06 - � a ich miernym stla�en�m k sebe dosku odistite a vyberte zo svetlometu
07 - Zistite si funkcie jednotliv�ch �iaroviek a ich typov� ozna�enie. To b�va obvykle uveden� i priamo na doske
08 - Pooto�en�m a vysunut�m p�vodn� bajonetov� �iarovku z po�adovan� poz�cie vyberte �

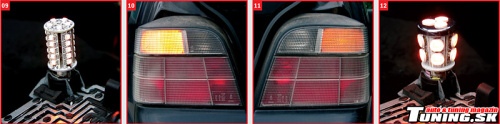

09 - � a analogick�m sp�sobom in�talujte LED modul (v tomto pr�pade oran�ovo svietiaci 1156 30 SMD). Vsa�te dosku s LED modulom do svetlometu, spus�te smerovky a be�te to omrkn��
10 - �av� svetlomet zostal vybaven� origin�lnymi �iarovkami a tomu zodpoved� i sveteln� charakter smeroviek
11 - Prav� svetlomet so smerovkou vybavenou tridsa�di�dov�m modulom svieti o poznanie menej intenz�vne a obdobn� v�sledok je dosiahnut� i pri poh�adu z boku vozidla. Ako alternat�va 21wattovej �iarovky ur�ite nesta��
12 - A ako dopadne oran�ovo svietiaci LED modul 1156A s 13 vysoko v�konn�mi di�dami?

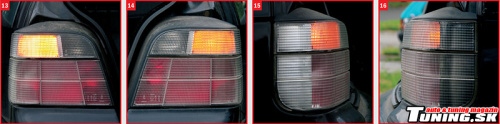

13 - V�avo op� p�vodn� �iarovka, �
14 - � vpravo LED modul. I ke� to tak na fotk�ch mo�no nep�sob�, tentokr�t je v�sledok znate�ne priaznivej��. Rozlo�enie svetla je s�vislej�ie a intenzita svitu vy��ia
15 - Priepastnej�� rozdiel medzi �iarovkou a LED modulom v�ak odhal�te pri bo�nom poh�ade. Tu je op� �iarovka �
16 - � a tu LED modul. Rozsvieten� smerovka je vcelku dobre vidie� i za slne�n�ho d�a, av�ak rozdiel medzi �iarovkou a LED modulom je napriek tomu vidite�n�

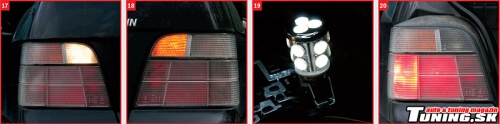

17 - Tro�ku in� situ�cia je u sp�tn�ho svetlometu, ktor�ho �inn� plocha je �isto ploch� � odpad� tak probl�m s bo�n�m vy�arovan�m. Tu je �iarovka �
18 - � a tu LED modul. Pochopite�ne by sme museli zvoli� bielu farbu svetla (nemali sme pri teste k dispoz�cii) na miesto oran�ovej. Potom je mo�n� LED modul pre sp�tn� svetlo odporu�i�
19 - �alej n�s �ak� sk��ka dvojstup�ov�ch LED modulov (v tomto pr�pade biele svietiace 1157W 13 High Power), ktor�mi budeme postupne nahradzova� dvojvl�knov� �iarovku brzdov�ho svetla
20 - Spolo�ne s brzdov�m svetlom rozsvietime i koncov� svetlo, aby bol vidite�nej�� rozdiel medzi 10 a 21wattovou �iarovkou

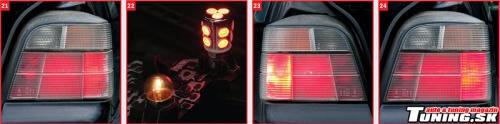

21 - No, ni� moc. Vy�arovan� svetlo m� len nepatrne vy��iu intenzitu ne� rozsvieten� koncov� svetlo s 10wattovou �iarovkou, a to je na brzdov� svetlo naozaj m�lo
22 - Nevad�, sk�sme 1157R 13 High Power LED s �erven�m svetlom �
23 - � a op� v�sledok porovnajme s be�n�mi �iarovkami
24 - Vida, o poznanie lep�ie. Z bo�n�ho poh�adu by mohlo by� vy�arovan� svetlo v�raznej�ie a celkovo intenzita o nie�o vy��ia, ak v�ak t��ite ma� v brzdovom svetle LED modul, zvo�te z uvedenej ponuky pr�ve tento


Toto�n� modul, av�ak s bielou farbou svetla, je mo�n� dobre pou�i� do sp�tn�ho svetlometu. Ak je �inn� plocha tohto svetlometu ploch�, odpad� probl�m s bo�n�m vy�arovan�m. V testovacom bal��ku n�m zostali tri dvojstup�ov� LED moduly, ktor�mi budeme postupne nahradzova� dvojvl�knov� �iarovku brzdov�ho svetla. Osved�� sa lep�ie biela alebo �erven� farba vy�arovan�ho svetla? To hne� vysk��ame. Za�nime LED modulom 1157W 13 High Power so xen�novo bielym svetlom. No, nie je to ono. Preto�e by mal by� v�kon LED modulu dostato�n�, biele svetlo v kombin�cii s �ervenou rozptylkou vo vn�tri svetlometu nezaist� potrebn� v�sledok. Vy�arovan� svetlo m� len nepatrne vy��iu intenzitu ne� rozsvieten� koncov� svetlo s 10wattovou �iarovkou, a to je na brzdovku naozaj m�lo. Nevad�, sk�sme 1157R 13 High Power LED s �erven�m svetlom. A je to o poznanie lep�ie. Plat� tu to ist� �o u smeroviek � z bo�n�ho poh�adu by mohlo by� vy�arovan� svetlo v�raznej�ie a celkovo intenzita o nie�o v��ia, teda ak t��ite ma� v brzdovom svetle LED modul s okam�it�m n�stupom, zvo�te z uvedenej ponuky pr�ve tento a budete s v�sledkom spokojn�. Dobre po��tate, �e n�m do testu zostal e�te modul 1157 30 SMD LED. Ten potvrdil na�e predpoklady a dosiahol ni��ieho sveteln�ho v�konu ne� predch�dzaj�ci typ s 13 supersvietiv�mi LED, preto sme sa n�m hlb�ie nezaoberali. Ak m�te vozidlo vybaven� syst�mom kontroly �iaroviek, ktor� meria odber pr�du a v pr�pade jeho poklesu zahl�si chybov� spr�vu, m��ete si zaobstara� sadu odporov, ktor� potrebn� odber dorovnaj�. T�m sa v�ak priprav�te o hlavn� v�hodu LED technol�gie, a to o �sporu energie. Prem���a� m��ete i o odpojen� okruhu kontroly �iaroviek a spolieha� sa tak na ob�asn� prevent�vnu kontrolu � ako za star�ch �asov. Je to len na va�om uv�en�. Odpor sa pripojuje dvoma vodi�mi paralelne k LED modulu, a to prostredn�ctvom k�blov�ch r�chlospojok � nie je potrebn� preru�ova� �iadne vodi�e. Na ka�d� LED modul je potrebn� jeden odpor. Cena za sadu (p�r) predstaven�ch LED modulov sa pohybuje od tridsa� do �tyridsa� eur. Ak sa pre LED moduly rozhodnete, odpor��am vsadi� na v�konnej�ie typy, ktor� sa viac pribli�uj� vlastnostiam vl�knov�ch �iaroviek � samozrejme s prihliadnut�m na odpor��an� v�kon konkr�tneho svetlometu. Sada (p�r) odporov s mont�nym pr�slu�enstvom v�s vyjde na p�tn�s� eur. Mont� vy�aduje len minim�lnu zru�nos�, tak�e nie je d�vod, pre�o sa do toho nepusti� svojpomocne.

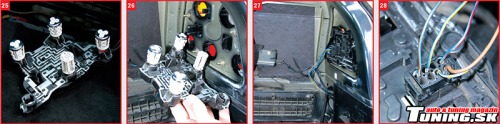

25 - Takto by mohla vyzera� �iarovkov� doska osaden� LED modulmi
26 - Preto�e s� rozmery modulov nepatrne odli�n� od rozmerov �iaroviek, v�etko pasuje, ako m�
27 - Sta�� dosku namontova� sp� do svetla, nasadi� demontovan� oblo�enie a m�te hotovo
28 - Ak m�te vozidlo vybaven� syst�mom kontroly �iaroviek, ktor� v pr�pade poklesu pr�du hl�si chybov� spr�vu, m��ete si zaobstara� sadu odporov, ktor� potrebn� odber dorovnaj�

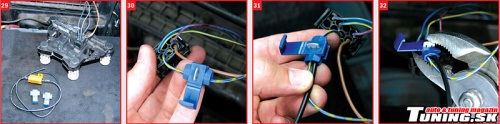

29 - Identifikujte vodi�e na konektore: 1.smerovka, 2.sp�tn� svetlo, 4.brzdov� svetlo, 7.koncov� svetlo, 8.uzemnenie �
30 - � a pomocou k�blov�ch svoriek zapojte do vybran�ho okruhu potrebn� odpor
31 - o svorky najsk�r vsu�te vodi�e, �
32 - � klie��ami zatla�te kovov� spojku �

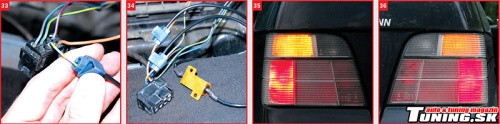

33 - � a zaklapnite plastov� poistku
34 - Odpor sa zapojuje paralelne k LED modulu. Ka�d� modul vy�aduje jeden odpor
35 - Nakoniec e�te jedno zrovnanie �iaroviek �
36 - � a LED modulov. Smerovka � modul 1156A 13 High Power LED (oran�ov�), brzdov� svetlo � modul 1157R 13 High Power LED (�erven�)

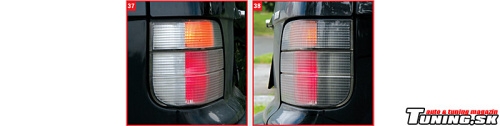

37 - Bo�n� poh�ad na svetlomet osaden� �iarovkami...
38 - � a bo�n� poh�ad na svetlomet osaden� LED moduly

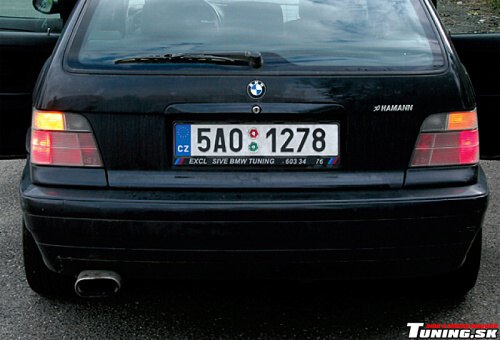

V�avo �iarovky, vpravo moduly. V�sledn� verdikt je na v�s.
